軽量型マクラギ抵抗測定器

小型軽量で持ち運びがしやすい手動式のマクラギ抵抗測定器

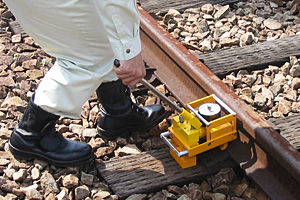

軽量型マクラギ抵抗測定器は、測定器本体とダイヤルゲージをマクラギに取付けて道床横抵抗力を測定します。バラスト道床で使用する一般PCマクラギ・パンドロール・木マクラギ等に設置可能なアタッチメントが付属されています。測定器は軽量小型のため、測定作業や現場移動が容易になるように設計されています。また、マクラギ固定金具から測定器は容易に取り外せる設計(引っ掛け式)になっていて、時間をかけずに列車待避が可能です。

  軽量型マクラギ抵抗測定器KS624 軽量型マクラギ抵抗測定器

特長

icon

締結装置と軌道パッドを取外し、測定器をマクラギに取り付けて道床横抵抗力を測定

icon

バラスト道床で使用する一般PC・パンドロール・木マクラギ等の各種アタッチメントを準備
※在来線用・新幹線用を準備可能

icon

測定器本体は小型・軽量のため、測定や運搬が容易

icon

測定器はレール高さより低く列車に支障しない設計

icon

測定器はマクラギ固定金具に引っ掛けて固定、ワンタッチ操作で着脱可能

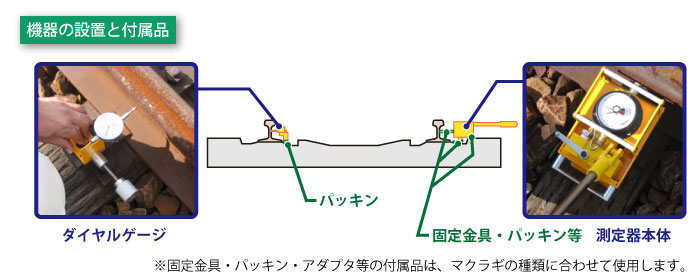

機器の設置と付属品

主な仕様

項目 内容
測定範囲 マクラギ抵抗力 0~2000 kgf(0~20kN)
測定可能レール

40N、50N、60kg、その他

測定可能締結装置

PC3号5型、PC6号9型、パンドロール、木マクラギ、その他

質量  測定器本体 (約)6.5 kg
総重量 ※付属品を含む (約)10.7 kg
