収集装置を小型化してケーブル一本化を実現、カートからの取り外しと持ち運びが容易 |
|
![]() |
収集装置の表示部は、文字が明るく見やすい有機EL採用 |
|
![]() |
操作部を見やすい上に、4人乗りを実現するために、収集装置の位置を正面に変更 |
|
![]() |

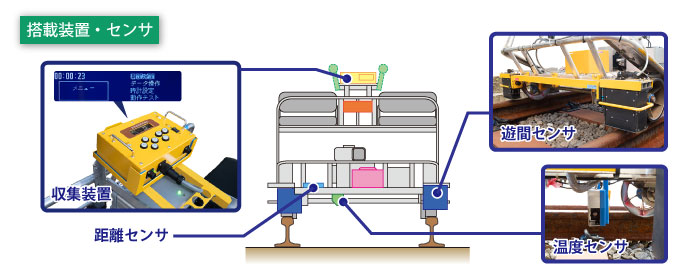

赤外線反射式の非接触センサで左右レールの遊間量と長さを測定 |
|
![]() |
測定中にレール遊間量が限界超過すると、収集装置のランプが赤く点灯 |
|
![]() |

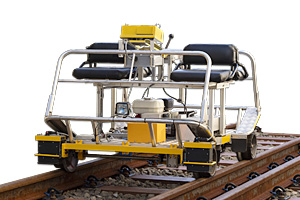

軌道自転車型のため、時速25km以下で測定可能 |
項 目 | 内 容 |
測定項目 | レール遊間量(左・右)、レールの長さ(左・右)、レール温度(片側)※任意設定 |
測定精度 | レール遊間量:±1.0㎜、レールの長さ:±1.0ⅿ、レール温度:±2℃ |
走行速度 | 測定時25㎞/h以下、回送時25㎞/h以下 ※分岐器、踏切区間は徐行 |
質量 | (約)150㎏ ※軌道自転車、遊間センサ含む |
