レーザースコヤ

小型軽量、レーザスリット式で簡単操作な軌道用直角定規


レーザスコヤは、ワンタッチ操作で使いやすい小型軽量タイプの軌道用直角定規です。軌道の外軌レールと内軌レールの継ぎ目位置の直角狂い量の測定、一般分岐器のトングレールの直角狂いの測定、レールとマクラギとの直角度の確認に使えて大変便利です。

※軌間に合わせて各種仕様がございます。お問合せください。

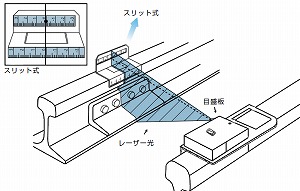

レーザースコヤの測定方法

  レーザースコヤ

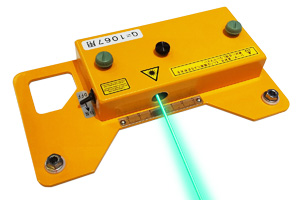

KS5941シリーズ レーザースコヤ

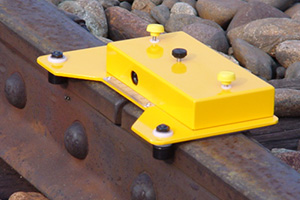

(写真は、レーザスコヤ測定器本体)

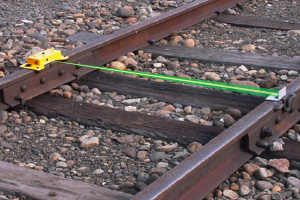

レーザースコヤ(ターゲット)

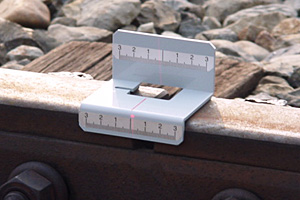

レーザースコヤのターゲット

特長

icon

レーザを使って、簡単に精度良く測定可能な軌道用直角定規

icon

継ぎ目位置の直角狂い、一般分岐器のトングレールの直角狂い、レールとマクラギとの直角度を測定可能

icon

測定器本体は軽量、一人で持ち運びと測定が可能

icon

測定器とターゲットは絶縁ラバーマグネットでレールに固定

icon

各種仕様に合わせて検査台あり ※オプション

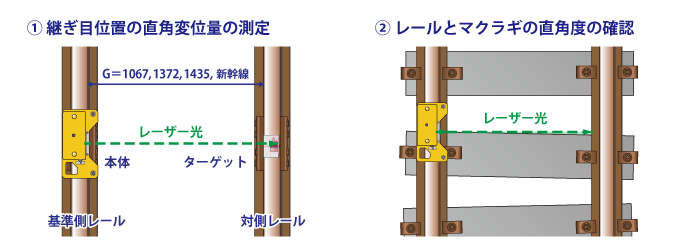

測定例

icon

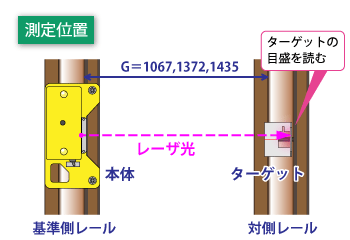

継ぎ目位置の直角狂い量の測定方法

    ① 基準側レール継ぎ目部に本体目盛の0位置に合わせて、電源スイッチをONにしてレーザを照射します。
② 対側レール継ぎ目部にターゲット目盛の0位置を合わせて設置、レーザが当たっている目盛位置を読みます。

icon

レールとマクラギの直角度の確認方法

    ① 本体に近い枕木コーナーにレーザ光が当たるように、測定器本体を基準側レールに設置して下さい。
② 次に本体を設置した位置から、上下角度を調整して外側レールにもっとも近い枕木コーナーにレーザ光を合わせて下さい。レーザ光と枕木コーナーが合っていれば直角、合っていなければ直角が狂っていることが判ります。

主な仕様

<本体>

項目 内容
電源 単3アルカリ乾電池 × 4本
電池寿命 連続点灯 約80時間
外形寸法 (約)H:23 × W:220 × D:117 mm
質量 (約)800 g
測定目盛 +30 mm ~ -30 mm

<ターゲット>

項目 内容
測定目盛 +30 mm ~ -30 mm
