牽引式トラックマスター

時速15kmで軌道検測が可能な牽引式トラックマスター


牽引式トラックマスターは、牽引車(カート・マルタイ・軌道自転車等)に連結して時速15km以下で牽引走行しながら、通り(左・右)・高低(左・右)・軌間・水準・平面性の測定を行います。基本操作は、測定装置の中にあるデータ収集装置で行います。測定中は、データ収集装置とモニタ装置(タブレットPC)が無線通信を行い、モニタ装置(タブレットPC)を通して離れた位置で測定結果を監視することができます。測定後にデータ処理ソフトを使って、データ処理(帳票出力等)を行います。

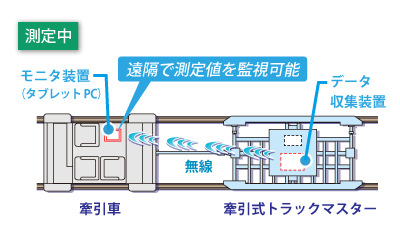

測定中

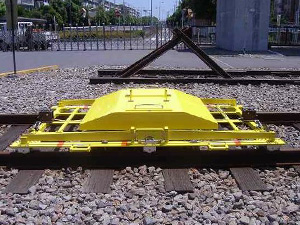

  牽引式トラックマスター 牽引式トラックマスター(新幹線用)

牽引式トラックマスター 牽引式トラックマスター(在来線用)

特長

icon

通り変位(左・右)、高低変位(左・右)、軌間変位、水準変位、平面性変位を測定

icon

カートや軌道自転車等の牽引車を使って、時速15km以下で効率的に測定
※分岐器・踏切・EJは時速3km以下。

icon

分岐器通過可能
※対応する分岐器の詳細についてはお問合せください。

icon

モニタ装置(タブレットPC)を使えば、測定中も離れた位置から測定結果を監視可能
※モニタ装置なしでも測定は可能です。

icon

雨天でも測定可能

icon

測定後にデータ処理ソフトを使ってデータ処理を実施

icon

測定データをその場で確認、記録したデータはプリンタ出力可能
※プリンタはオプションです。

主な仕様

種類 新幹線 G=1067
測定項目 通り(左・右)、高低(左・右)、軌間、
水準、平面性(2.5m送り)
通り(左・右)、高低(左・右)、軌間、
水準、平面性(5m送り)
実測弦長

2.5m

2m

測定間隔 0.25m 0.5m
走行速度 15km/h以下(踏切・分岐器・EJは3km/h以下)
分岐器通過 12番分岐器まで ※900mmまでの欠線部長さに対応
外形寸法 (約)L:2800×W:1750×H:500 (約)L:2380×W:1410×H:450
質量
※測定装置のみ
(約)190kg (約)147kg
