デジタル式標準ゲージ

デジタル式標準ゲージは、レールの軌間・水準・平面性・バックゲージを測ることができ、軽量で持ち運びがしやすく、直観的に操作しやすいように開発された測定器です。測定データは、メモリ機能で本体内に保存し、オプションのプリンタに出力することができます。本体フレームにはFRPを採用し、従来品より約30％軽量化を図るとともに、左右レールの絶縁を保つのに役立っています。

※各種仕様がございます。お問合せください。

KS5200シリーズ　デジタル式標準ゲージ

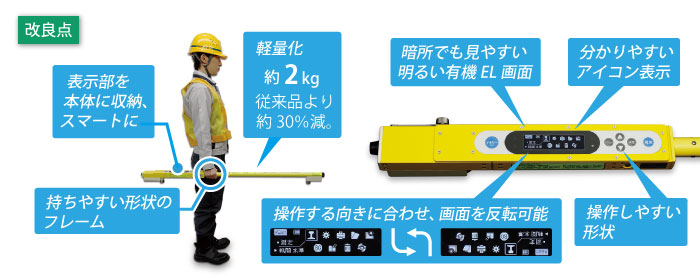

特長

		レールの軌間、水準、平面性、バックゲージを測定
		暗い場所でも明るく見やすい有機ELディスプレイを使用
		アイコン表示で直観的に簡単操作
		軽量コンパクト、スリムな形状で持ち運びしやすい形状
		従来品から約30％の軽量化を実現（約2kg）
		測定データをその場で確認、記録したデータはプリンタ出力可能 ※プリンタはオプションです。
		伝送タイプの測定器は記録データをスマホ等に無線伝送、csv等に出力可能 ※伝送タイプはオプションです。アプリはスマホ等にダウンロードして使用します。

主な仕様

種類		軌間：1067ｍｍ	軌間：1372ｍｍ	軌間：1435ｍｍ
測定項目		軌間、バックゲージ、水準、平面性
測定項目	軌間 ※基本軌間＝0ｍｍ	-22～+40mm	-22～+40mm	-22～+40mm
	バックゲージ	1015～1077mm	1320～1382mm	1383～1445mm
	カント（水準）	±120mm	±160mm	±220mm
	平面性	±240mm	±320mm	±440mm
記憶容量		1グループ100測点×55グループ（5500測点）
出力		RS232C信号出力　（プリンタまたはパソコンへ出力）
使用電源		充電式ニッケル水素電池　単三型　×4本 ※電源持続時間約10時間（気温25℃）
使用温度範囲		－10℃～＋40℃　（結露なきこと）
外形寸法		（約）L:1260×H:83×W:80	（約）L:1565×H:83×W:80	（約）L:1630×H:83×W:80
質量		（約）2.1kg	（約）2.3kg	（約）2.3kg

※製品の仕様は品質向上のため、予告なく変更する場合がございます。
