1.25m弦折りたたみ式トラックマスター iPad対応型 在来線用

軽量・コンパクトに折りたたみ可能な仕上がり検査用トラックマスター


従来の1Mトラックマスター(仕上がり検査用)より、コンパクトに折りたたみ可能なトラックマスターです。測定項目は従来通りで、通り(左・右)・高低(左・右)・軌間・水準・平面性ですが、弦長を1mから1.25mにすることにより、倍長演算による誤差を軽減しています。また、従来は測定器本体を曲線内軌レールに載せる必要がありましたが、その反転作業がなくなり、大幅な作業効率向上が期待できます。測定データ収集はiPad、PDA、WindowsPCに対応しており、選択が可能です。

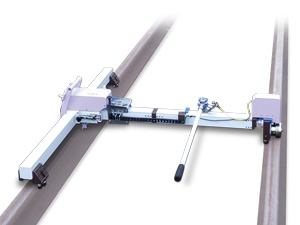

  1.25m弦折りたたみ式トラックマスターKS5724B 1.25m弦折りたたみ式トラックマスター
(在来線用)

特長

icon

通り(左・右)・高低(左・右)・軌間・水準・平面性を測定

icon

折りたたみ式で持ち運びが容易、保管場所も省スペース

icon

従来品より約3kgの軽量化を実現、持ち運びが容易

icon

測定データ収集は、iPad、PDA、WindowsPCに対応

icon

測定中断・後退機能を搭載
※保守用車や運搬トロが進入しても、中断した場所から測定を開始できます。

icon

雨天でも測定可能

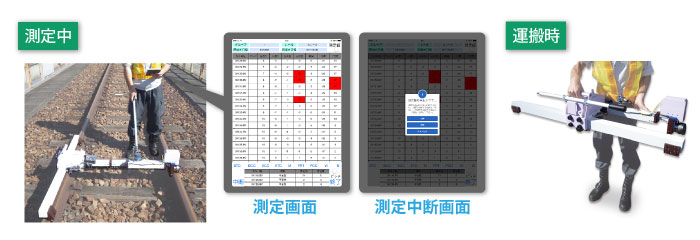

1.25m弦折りたたみ式トラックマスター 測定と運搬

主な仕様

項目 内容
測定項目 通り変位(左・右)、高低変位(左・右)、軌間変位、水位変位、平面性変位
軌間 G=1067
外形寸法 測定時 (約)W:1250 × H:315 × D:1350mm
折りたたみ時 (約)W:415 × H:315 × D:1350mm
質量 (約)19kg
タブレット iPad、PDA、WindowsPC

※製品の仕様は品質向上のため、予告なく変更する場合がございます。
