トラックマスターLight

ジャイロセンサを使った高精度で小型軽量の軌道検測装置


トラックマスターLightは、ジャイロセンサを使うことにより大幅に軽量化した軌道検測装置です。検測梁は1.25mとコンパクトですが、ジャイロセンサが検出した軌道形状成分を演算処理することにより、従来の製品と同様に高精度な検測が可能です。トラックマスターLightは軽量な上、ケーブルレスの分割構造のため、組立と分割が簡単で運搬も容易です。測定中は、測定器とタブレットPCが無線接続され、画面上にキロ程・速度・高低(左右)・通り(左右)・水準・軌間・平面性データがリアルタイム表示(数値・チャート)されます。

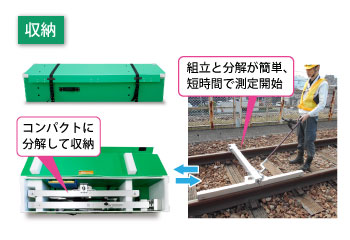

トラックマスターLightの収納

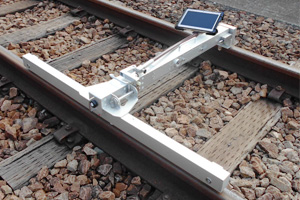

  トラックマスターLightKS5780シリーズ トラックマスターLight
(写真上:G=1067)

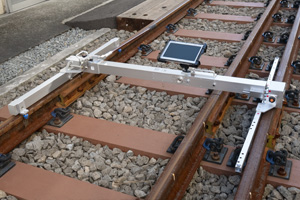

トラックマスターLight(分岐器対応型)トラックマスターLight(新幹線)
分岐器通過ガイド対応型

特長

icon

ジャイロセンサを使って、被接触かつ高精度に「高低・通り・水準」を測定

icon

従来の測定器と比較して大幅に軽量化、収納箱に入れて一人で運搬可能

icon

測定器の組立や0調整が簡単になり、従来より簡単かつ短時間で測定開始

icon

可動部は軌間測定部のみで、構造がシンプルでメンテナンス性の高い構造

icon

ケーブルレスで構造がシンプルなため、測定器本体の組立と分解が簡単

icon

測定中に押し棒を離すと、自動で逸走防止ブレーキが作動(フェールセーフ機構)

主な仕様

種類 新幹線 G=1067
測定項目 高低、通り(左・右)、軌間、水準、平面性
実測弦長

1.25m

測定間隔 0.125m
外形寸法 (約)W:1606.5 × D:1368 × H:270 mm (約)W:1238.5 × D:1368 × H:270 mm
質量
※端末を除く
(約)13.7kg
※分岐器通過ガイド対応型:(約)17.3 kg
(約)13.4 kg
※分岐器通過ガイド対応型:(約)17.0 kg
※製品の仕様は品質向上のため、予告なく変更する場合がございます。
