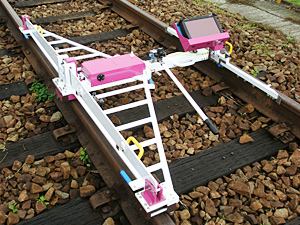

トラックマスターPC+

測定値をPCにリアルタイム表示が可能な万能型の軌道検測装置


トラックマスターPC+は、通り変位(左・右)・高低変位(左・右)・軌間変位・水準変位・平面性変位の7項目を測定できます。時速4km/h以下で手押しで走行させながら、タブレットPCを見ながら測定を行います。測定中のデータはリアルタイムで表示され、基準値を超過した場合、ポップアップで警報が出ます。本測定器は、一般区間・分岐器検査・仕上がり検査にも使用でき、大変便利です。

  トラックマスターPC+KS5736シリーズ トラックマスターPC+

特長

icon

通り変位(左・右)、高低変位(左・右)、軌間変位、水準変位、平面性変位を測定

icon

測定中データをPCにリアルタイム表示、基準値超過した場合はポップアップで警告

icon

分岐器測定可能
※対向測定の場合、在来線(16番分岐まで)、新幹線(18番分岐まで)測定可能
 但し、一輪側を欠線部側へ配置とする

icon

ケーブル接続不要で測定器本体の組立が容易

icon

雨天でも測定可能

icon

自動セーフティブレーキ搭載、手押し棒から手を放して逸走防止

icon

測定データをその場で確認、記録したデータはプリンタ出力可能
※プリンタはオプションです。

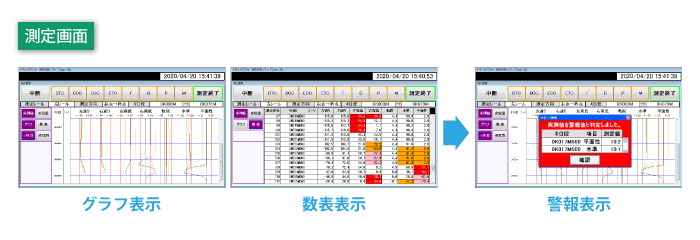

測定画面(グラフ表示、数表表示、警報ポップアップ)

主な仕様

種類 新幹線 G=1067 G=1435
測定項目 通り(左・右)、高低(左・右)、軌間、水準、平面性(5mまたは2.5送り)
実測弦長

2m

測定間隔 0.25m
走行速度 4km/h以下(分岐器・継目部は2km/h以下)
分岐器通過 18番分岐器まで 16番分岐器まで 16番分岐器まで
外形寸法 (約)L:2100×W:1680×H:265 (約)L:2100×W:1320×H:225 (約)L:2100×W:1680×H:225
質量
※PCおよび
 受け台を除く
(約)41kg (約)39kg (約)40kg
