仕上がり検査用トラックマスター

コンパクトに分割可能な仕上がり検査用トラックマスター


仕上がり検査用トラックマスターは、軌道整備後に通り(左・右)・高低(左・右)・軌間・水準・平面性を測定する装置です。測定器の基本操作は、専用端末を使って行います。測定器と専用端末の無線通信でデータの送受信を行い、測定中は測定結果を専用端末の画面で確認できます。測定後は、測定値と設計値から変位量を自動算出し、限界超過箇所を特定することができます。

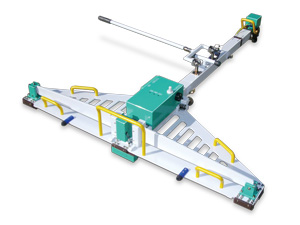

  仕上がり検査用トラックマスターKS5723 仕上り検査用トラックマスター
(新幹線用、G=1435用)

特長

icon

軌道整備後の通り(左・右)・高低(左・右)・軌間・水準・平面性を測定

icon

分割式で持ち運びが容易、省スペースに収納可能

icon

測定器の基本操作は専用端末を使用

icon

専用端末に測定中の超過判定機能を搭載、超過箇所はアラームとバイブレータでお知らせ

icon

逸走防止用の自動セーフティブレーキ搭載

icon

雨天でも測定可能

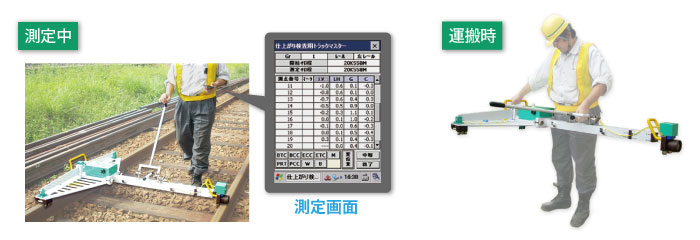

仕上がり検査用トラックマスター 測定と運搬

主な仕様

種類 新幹線 G=1435
測定項目 通り(左・右)、高低(左・右)、軌間、水準、
平面性(2.5m送り)
通り(左・右)、高低(左・右)、軌間、水準、
平面性(5m送り)
実測弦長

1.25m

測定間隔 0.125m
走行速度 4km/h以下(分岐器・継目部は2km/h以下)
分岐器通過 通過不可
外形寸法 (約)L:1330×W:1625×H:270 (約)L:1380×W:1720×H:270
質量
※端末を除く
(約)29kg (約)34kg
