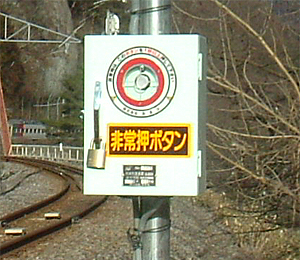

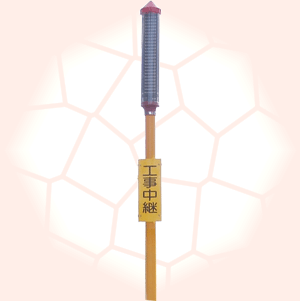

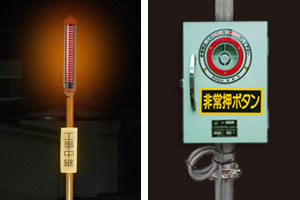

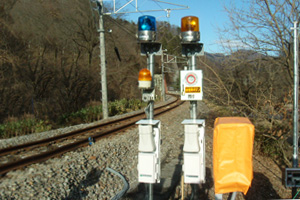

KS3150シリーズ 工事用列車防護(停止)装置特殊信号発光機(左)/非常押ボタン(右) 非常押ボタンの設置例(列車接近警報器との併設) |
非常押ボタンを押せば特殊信号発光機が発光、列車の運転士に現示して安全に列車を停止 |
||
工事従事者が装置を扱いやすいように操作はシンプル |
||
ケーブルが断線もしくは短絡した場合は制御装置で故障表示、特殊信号発光機は発光しない |
||
保安器の使用により、雷等の誘導サージ電流対策で誤作動を抑止 |
||
停電時はバッテリ駆動で約8時間電源維持ができ、発報時は6本立てで約2時間発光可能 |
||
安全確認後、制御装置の発光停止ボタンを押せば発光解除 |
||
災害検知と連動でき、災害発生時の列車抑止が可能 |

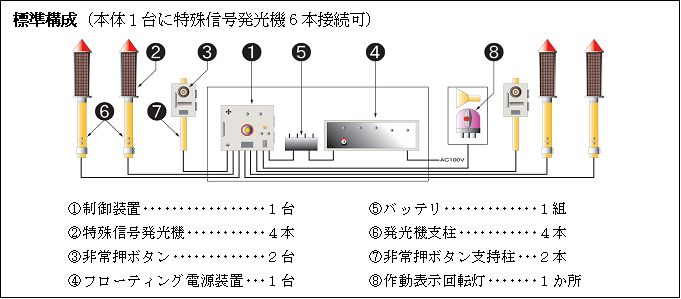

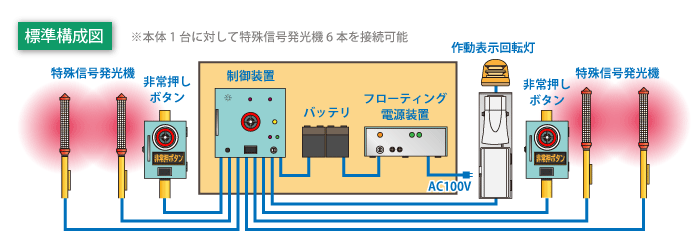

制御装置×1台、特殊信号発光機×4本、非常押ボタン×2台、フローティング電源装置×1台、バッテリ×1組、
発光機支柱×4本、非常押ボタン支持柱×2本、作動表示回転灯×1か所
