シフトゲージ

通り直し作業で移動量を簡単に把握でき、作業を効率化


シフトゲージは、通り直し作業の効率化に役立つ測定器です。マグネットのついた先端部をレールに接着して、レールを移動すれば、ゲージ上部のダイヤル目盛りで簡単に移動量を把握することができます。通り直し作業に置いて作業効率化に役立ちます。作業効率を高めるために5個1組になっていて、持ち運びに便利なケースに収納しています。ケースには付属品として、チョークと巻尺が入っています。

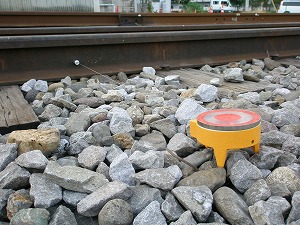

シフトゲージ

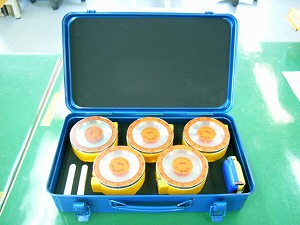

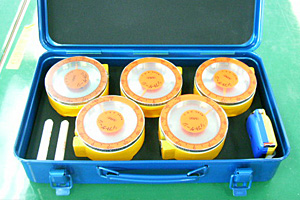

シフトゲージの収納箱(5個1組/チョーク・巻尺付)

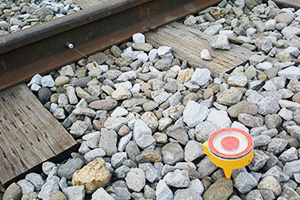

  シフトゲージ
KS567 シフトゲージ

シフトゲージ
シフトゲージのダイヤル部

特長

icon

シフトゲージのダイヤル目盛を見れば、レールの移動量を簡単に把握

icon

マグネットを使って、移動するレールの腹部に簡単装着

icon

マグネットをレールから外して本体に近づければ、糸を自動的に収納

icon

整正作業(通り直し作業)を効率的に実施可能

icon

シフトゲージは5個1組、持ち運びが便利な収納ケース付

測定方法

icon

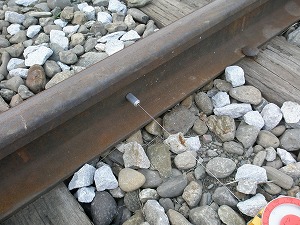

整正用箇所のレール腹部にマグネットを吸着させ、1.5m以内で整正に支障のない場所に設置します。

icon

計画された移動量にローレット部を回し、目盛を指針に合わせた後に整正作業を行います。

icon

整正箇所を変える場合、マグネット部をレールから外し、本体へ近づけると自動的に糸が収納されます。

主な仕様

シフトゲージ本体
項目 内容
レールからの離れ 0 ~ 1,500 mm
移動量測定範囲 ±50 mm
移動量最小目盛 1 mm
外形寸法 (約)Φ100 mm × H:70 mm
質量 (約)1.3 kg

収納箱
項目 内容
外形寸法 (約)L:370 mm × W:210 mm × H:85 mm
質量 (約)9.0 kg
※製品の仕様は品質向上のため、予告なく変更する場合がございます。
