軌きょう敷設ゲージ

これ1本で軌きょう敷設に伴う測定が全て出来ます。

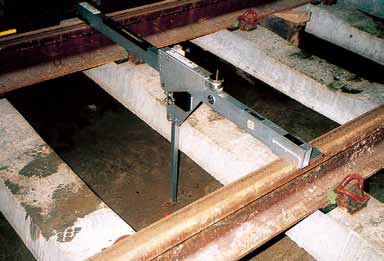

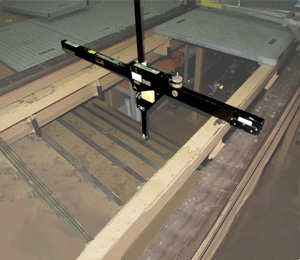

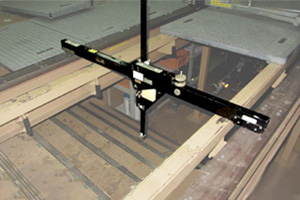

KS2201A 軌きょう敷設ゲージは、一般的な標準ゲージの機能(軌間とカント測定)を有しており、これ1本で敷設に伴う測定が全て出来ます。(電気的に左右を絶縁していません。生きている線路では使えません)



測定方法

icon

固定爪を基準レール側に載せ、軌きょうのカントを調整します。

icon

中央の水準器により、レーザーと高低測定の方向を鉛直に調整します。

icon

レーザーの電源スイッチを入れます。

icon

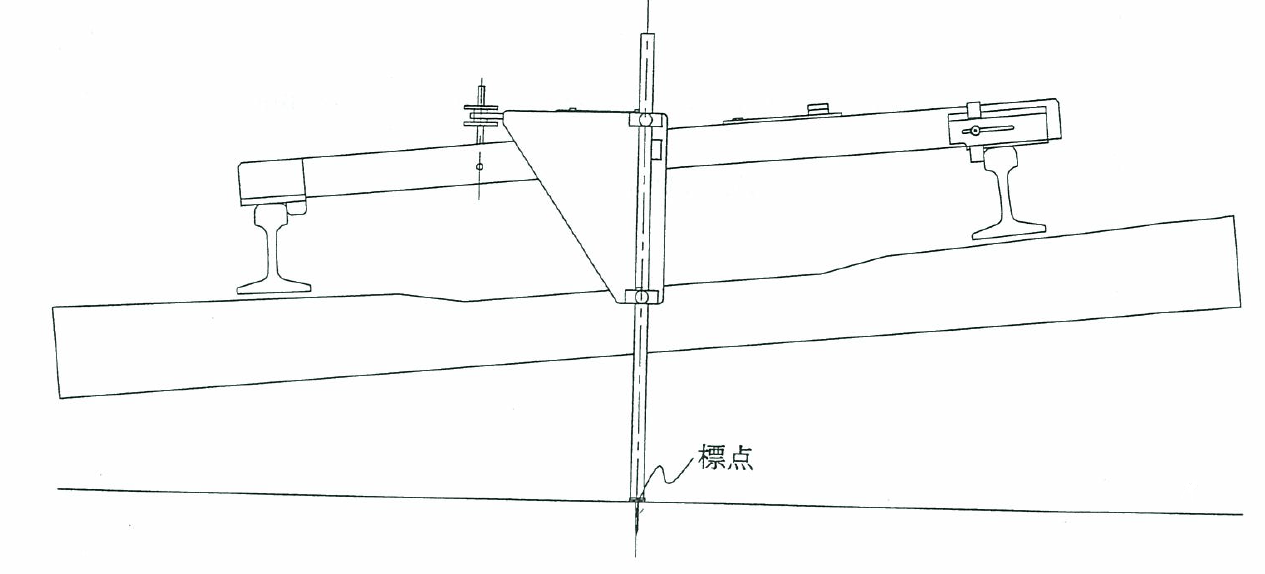

レーザーの光点が、標点の中央に来るように軌きょうを横移動させます。

icon

「H」の値になるように軌きょうの高さを調整します。

icon

軌きょうが横にずれなかったか、レーザー光点位置を確認し、必要により修正します。

icon

高さも確認します。
