トータルステーション

軌道変位(通り・高低)を自動測定します。


KS441 トータルステーションは、線路下横断等の推進工法、又は軌道近接の山留めによる掘削、杭打ち施工に伴い、軌道に変状の発生が考えられます。

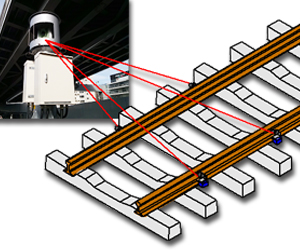

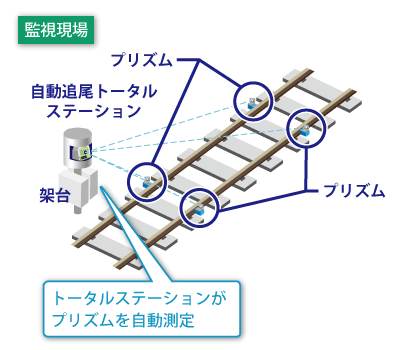

この変状をいち早く捉え最小限に防ぐ為、また迅速な管理が出来る様、軌道変位(通り・高低)を自動測定します。また、プリズムを両側レールに取り付けることにより水準を測定し、計算により平面性を算出来ます。警報設定値を超えた場合は警報を発するシステムになっています。



特長

icon

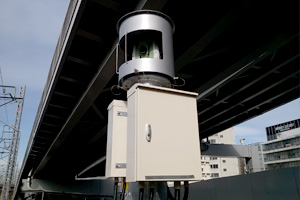

自動追尾トータルステーションを用いている為、軌道内に立入る事無く安全な測定が自動で行えます。

icon

軌道計測に用いる10m弦のデータとして、通り変位、高低変位の計測を行います。

icon

相対変位だけでなく不動点を基準とした絶対変位を計測することも出来ます。

icon

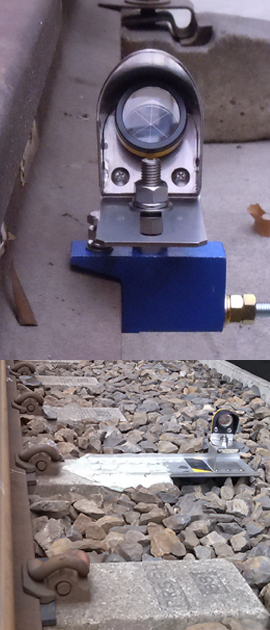

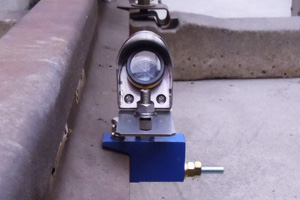

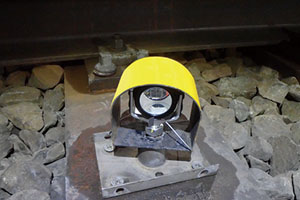

両側レールにプリズムを設置する事により水準、平面性も計測できます。

icon

軌道変位計測だけでは無く、プリズムを追加する事により鋼矢板等の土留壁変位等の周辺構造物の変位もまとめて計測できます。

icon

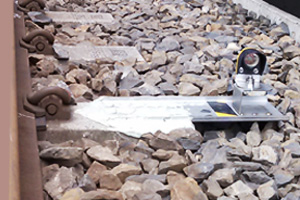

軌道内にはプリズム設置のみでよい為、軌道内作業が少なくてすみます。

icon

任意に設定した警報値に達した場合には回転灯・警報音により警告を行います。

icon

ネットワーク・自動通報応答装置を組み込む事によりあらかじめ設定してあるアドレスにメール・電話で通報します。
